Fan को Room Temperature से Control करें

by Leave a Comment

temperature sensor से Fan को on off करें इनक्रीस और कम होने पर cooler भी control होता है

Fan को Room के Temperature से Control करना यह Project इसी के लिए है Room का Temperature बड़ने पर fan On हो जायेगा और बापस घटने पर फिर से Fan Off हो जायेगा यह एक बढ़िया Project है गर्मियां start हो गई है जो काफी परेशान करती है इस System को आप अपने room में अपने घर पर लगा सकते है इसको बनाने की पूरी विधि इस Page पर है सबसे पहले आपको Arduino uno या nano खरीदना होगा इसका use आप इस Project में तो कर ही सकते है और अन्य Project जैसे Android phone से अपने Room की Light Control करना  या फिर Android के Sensor का use करके Table lamp on off करना  और X-men Cerebro “welcome Professor” System  बनाना और भी बहुत से Project अभी यह Temperature से Room  के Fan को Control करना


(adsbygoogle = window.adsbygoogle || []).push({});

यह आपकी बहुत सी Problem Solve कर देगा जैसे की Room का Temperature Constant रखना fan के आलावा Cooler के लिए अभी यही System काम आयेगा
यह आप Set करोगे की अपने Room का temperature रखना है जैसे की 25°-30°C तक रखना है गर्मी बड़ेगी Temperature Increase होगा जैसे ही temperature 25° Cross किया वैसे ही Fan On हो जायेगा और 30°C Cross किया तो Cooler on हो जायेगा fan off हो जायेगा और cooler से ठंडक होगी और 30 से नीचे होने पर फिर से cooler off हो जायेगा और fan on हो जायेगा और 25 से नीचे जाने पर fan भी off हो जायेगा limit आप change कर सकते है
Steps-

  • Material
  • Temperature Controlled Circuit
  • Programming

Temperature से Fan control करना का System कैसे बनाएं

सभी Step नीचे है सही तरह से follow करें सबसे पहली Step में Use होने वाला material है जिसे आपको इकठ्ठा करना है दूसरी Step में इस material को assemble करेंगें यानि की Circuit बनायेंगें फिर Progmming में Arduino IDE launch करके Sketch यानि की Program को Arduino uno में upload करेंगें ऐसा करते है आपका fan और Cooler को temperature के हिसाब से control करने वाला home Automation system काम करने लगेगा

Material

  1. Arduino uno
  2. Lm35 sensor
  3. Relay Module (2 channel)
  4. Jumper wire
  5. Breadboard


    6. (adsbygoogle = window.adsbygoogle || []).push({});

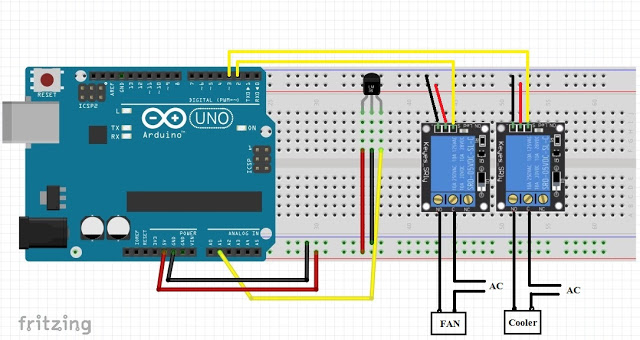

Temperature Controlled Fan Circuit

Temperature Controlled Fan Circuit hindi में
circuit बना लें उपर इमेज की तरह fan की जगह अपने fan के wire लगायें और इसी प्रकार cooler के wire लगाने और Ac की जगह ac current के लिए circuit को power दें
ध्यान रहे इस image में relay complete नहीं है आप relay board का use करें
 relay और Arduino और temperature sensor lm35 को एक plastic के box में set कर दें temperature sensor को थोडा बहर की ओर रखें जिससे वह सही से temperature माप सके आपके room का

Programming

इस Program को copy करें और Arduino IDE को launch करें और इस program को Paste करें Arduino में Upload करें Program केसे upload करें
int LM35input = 1;//analog pin 1
float tem;
int templimitmin=25;
int templimitmax=30;

unsigned char data;
void setup()
{
Serial.begin(9600);
 pinMode(13, OUTPUT);
 pinMode(9,OUTPUT);
 delay(1000);
}
void loop()
{
tem = analogRead(LM35input);
tem =tem*0.48828125;
//convert Analog Data to Temperature
Serial.print(“,”);
Serial.print(tem);
Serial.println();
delay(850);
if(templimitmin<tem){
   digitalWrite(2, HIGH);
   digitalWrite(3, LOW);
}
if(templimitmax<tem){
   digitalWrite(2, LOW);
   digitalWrite(3, HIGH);
}
}

Upload करने करने के बाद से ही system काम करने लगेगा temperature sensor तापमान मापेगा और board को input देगा और board relay को और इसी प्रकार काम करता रहेगा
इस project को share करें अपने School Collage में friends के साथ आप इसे अपने पड़ोस में लगा सकते है अपनी Girlfriend के घर में और जरूरत हो वहां Read करने के लिए thanks next project को पाने के लिए subscribe करें और कोई problem हो तो comment करें नीचे box है आपकी कोई भी इनफार्मेशन किसी के साथ share नही की जाएगी
