Home Automation System Control कैसे होगा
काम को अंजाम देंगें Actually इसमें
भी हम relay module की ही theory को काम
में लेंगे इसके लिए मेने micro servo motor का use किया है हर एक servo से हम इस animation जैसा system तैयार करें इससे हमारे पास चार switch होंगे android mobile से on off होने बाले क्युकी अभी मेने चार servo motor के लिए control तैयार किया है
वैसे हम Light,fan के लिए Relay module भी use कर सकते है
(adsbygoogle = window.adsbygoogle || []).push({});
Thank ZSeries.in |
तब एक servo motor अपना angle
position 30 degree पर आ जाएगी और जैसे ही आप light
off पर click करेंगे
तो servo 90 पर आ जाएगी ऐसे ही सभी servo काम
करेंगी servo से हम switch तैयार करेगे इसी तरह fan के लिए भी इसी mechanishm को तैयार करें Fan को off करने के लिए off button और fan को on करने के on button पर click करें
Use में अपने वाला Material
- Arduino uno
- Android phone
- Servo motorx4
- 1k and 2k resistance
- Jumper wire
- Bread board

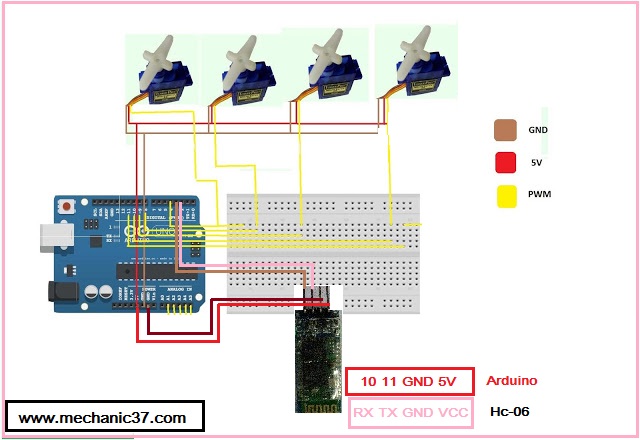

Home Automation का Circuit Diagram
![]() |
Arduino CIRCUIT DIAGRAM Home Automation |
Control Led using Pc And GUI
Bluetooth Arduino connection-
- Bluetooth module Hc-06 की Rx pin को Arduino की Pwm pin 2 से Connect करें
- Bluetooth module Hc-06 की Tx pin को Arduino की Pwm pin 3 से Connect करें
- Bluetooth module Vcc pin Arduino की 5V से connect करें
- Bluetooth module Gnd pin को Arduino की Gnd से connect करें
Servo और Arduino का connection-
- पहली Servo light 1 के Yallow wire को board की pwm pin 8 से connect करें
- Red wire को board 5V+ से connect करें
- Brown या Black कलर के wire को board के Gnd से connect करें
- Servo Fan 1 के Yallow wire को Arduino की pwm pin 9 से connect करें
- Red wire को microcontroller board 5V+ से connect करें
- Brown या Black कलर के wire को Gnd से connect करें
- Servo light 2 के Yallow wire को pwm pin 10 से connect करें
- Red wire को 5V+ से connect करें
- Brown या Black कलर के wire को Gnd से connect करें
- Servo Fan 2 के Yallow wire को Arduino की pwm pin 11 से connect करें
- Red wire को 5V+ से connect करें
- Brown या Black कलर के wire को Gnd से connect करें
(adsbygoogle = window.adsbygoogle || []).push({});
Home Automation System Android App
![]() |
Home automation android app |
Android app से Home Automation System को pair करें
Light,fan Control के लिए Programming करें
Program upload करने से पहले light,1 और fan,1 के बीच में से Space हटा दें
How upload a program in Arduino uno
#include<SoftwareSerial.h>
#include<Servo.h>
//Room A
Servo Light 1;
Servo Fan 1;
//Room B
Servo Light 2;
Servo Fan 2;
int bluetoothRx = 2; int bluetoothTx = 3;
SoftwareSerial bluetooth(bluetoothTx, bluetoothRx);
void setup()
{
Light 1.attach(8);
Fan 1.attach(9);
Light 2.attach(10);
Fan 2.attach(11);
Serial.begin(9600);
//Setup Bluetooth serial connection to android
bluetooth.begin(9600);
}
void loop()
{
//Read from bluetooth and write to usb serial
if(bluetooth.available())
{
int num = bluetooth.read();
Serial.println(num);
if(num==1){
Light 1.write(30);
}
else if(num==2){
Light 1.write(90);
}
else if(num==3){
Fan 1.write(30);
}
else if(num==4){
Fan 1.write(90);
}
else if(num==5){
Light 2.write(30);
}
else if(num==6){
Light 2.write(90);
}
else if(num==7){
Fan 2.write(30);
}
else if(num==8){
Fan 2.write(90);
else{}
}
}
