Temperature Sensor LM35 को Arduino Uno के साथ use करना और temperature को Serial Moniter पर Print करना
Temperature Sensor LM35 ऐसा Sensor है जो Temperature को sense कर सकता है जिसे हम Arduino के साथ use कर सकते है और अपने Room या घर का temperature भी पा सकते है यह temperature Computer पर Print कर सकते है Arduino के Serial Monitor,Processing पर GUI Create करके और इस temperature को अपने Android phone पर भी Bluetooth के जरिये Temperature Sensor के लिए एक Android app बना कर उस से हम अपने room का temperature पा सकते है इस Arduino Project Article में हम Temperature Sensor LM35 से temperature को Arduino IDE के Serial monitor पर Print करेंगे यह sensor जितने temperature के संपर्क में होगा उसी को sens करेगा यह Arduino के Analoge pin से connect हो कर काम करेगा
Material
Hardware
- Arduino Uno Arduino kya hai
- LM35
- Computer
Software
- Arduino IDE
Circuit बनाएं
Temperature Sensor Lm 35 में तीन pin होती है जिनमे बीच वाली pin Output की होती है जो Arduino को input देती है और बची दो pin Vcc,Gnd की होती है जिनमे से आपको बीच वाली pin को Arduino के analog pin A1 से connect करना है जिस तरफ से sensor का front देखने पर rect. दिखता है उसी से pin को 1,2,3 माने तो पहले बाले को 5V से दूसरी को A1 से और 3rd pin को gnd से connect करें
Arduino Programming LM35
इस program को मेने Arduino से connect हमारा temperature sensor LM35 जो तापमान sense करेगा उसे computer पर print करने के लिए लिखा है इस program को copy करके Arduino IDE में paste करे और program को Arduino microcontroller में upload करें
int LM35input = 1;//analog pin 1
float LM35value;void setup()
{
Serial.begin(9600);// initialize serial communications at 9600 bps:
}
void loop()
{
LM35value = analogRead(LM35input);
LM35value = LM35value * 0.48828125;//convert Analog Data to Temperature
Serial.println();
Serial.print(“Temperature= “);
Serial.print(LM35value);
Serial.print(“*C”);
delay(850);
}

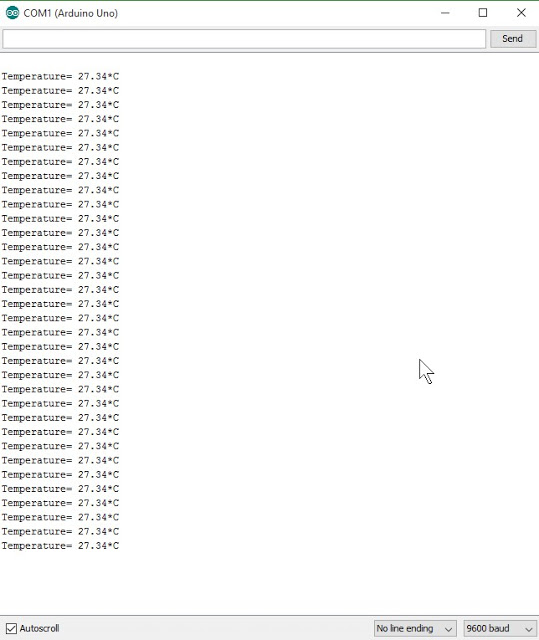

जब आप इस program को Arduino में upload करेंगे और फिर serial monitor को launch करेंगे तो आपके सामने अपने temperature sensor lm35 का Data receive होगा यह आपके room का temprature होगा program upload होने के बाद serial monitor launch करें आप यह देखेंगे-
simple एक click में आप इसे Project को share कर सकते हो नीचे button है
Radar केसे बनाये
Motor केसे बनाये
android phone से Led control करें
यह था एक Simple सा Project Temprature sensor Lm35 का इसके लिए आगे भी में Article लिखूंगा जिनमे इसी sensor को bluetooth के ज़रिये android mobile से connect करना इससे पानी का temperature निकलना और इसे Fir sensor के रूप में use करना Read करने के लिए thanks यदि ये Project आपके काम आया हो तो और आपको पसंद आया हो तो इस को share करें
