Control A Lamp using Android Proximity Sensor And Arduino
 |
Android Proximity Sensor and Arduino |
Android mobile phone के Proximity Sensor और Arduino uno और android मोबाइल की Bluetooth का यूज करके अपने घर का एक fan,light lamp को on-off करना Proximity Sensor से signal लेने के लिए मैंने एक Proximechanic नाम का android app बनाया है जिसे आप इसी website से download कर सकते है यह लांच होने पर Proximity Sensor को Activate करेगा और Proximity Sensor को Bluetooth के जरिए Arduino board से कनेक्ट करेगा जैसे ही Android phone ke Proximity Sensor पर Value available होगी यानि की value 0 से ज्यादा तब यह android mobile app Arduino uno को one byte number send करेगा और Arduino uno पर रिसीव होगा और यह नंबर Arduino uno में की गई Programming के through relay module या servo motor का use करके fan,light lamp को on-off करेगा
इस project को Vijay Raghuwanshi ने Comment कर के बताया था की मुझे ऐसा project बनाना है जिससे phone को screen के बल लिटा दिया जाये तब proximity sensor Activate हो तो lamp off हो जाये
(adsbygoogle = window.adsbygoogle || []).push({});
Proximity sensor Project Steps-
- Introduction And Working
- Material buy And Collect
- Arduino,Android Bluetooth,relay connection
- Proximity Sensor Interface Android App
- Proximity sensor Arduino Programming
Introduction And Working
Android में Proximity Sensor के लिए सबसे ऊपर वाली इमेज को मैंने इसलिए अपलोड किया है जिससे आप जान सकें कि android phone मैं Proximity Sensor कहां पर होता है यह स्पीकर के पास होता है जब हम Android phone से किसी को कॉल करते हैं तब है एक्टिवेट होता है और जैसे ही हम अपने कान पर लगाते हैं तब Proximity sensor के पास Maximum limit पहुंचने पर यह android फोन की स्क्रीन कि light को ऑफ कर देता है और साथ ही स्क्रीन टच को डिसेबल कर देता है जिससे कि हमारी स्किन टच स्क्रीन पर लगने पर है कोई आउटपुट ना दे सके जैसे कि android फोन पर बात होती समय कोई और key touch ना हो जैसे कि रेड बटन
(adsbygoogle = window.adsbygoogle || []).push({});
proximity sensor क्या है mobile में इसका use क्या है इसके लिए आप इस video को भी देख सकते है – Proximity Sensor
Material buy And Collect
सबसे पहले ये material इक्कठा करें Bluetooth module hc-06 jy-mcu या Zs-40 हो इन्हें आप इसी website की shop से भी खरीद सकते हैShop
- Android phone
- Arduino uno
- Hc-06 Bluetooth module
- jumper wire
- Breadbord
- Android app-Proximechanic
Arduino,Android Bluetooth,relay connection
Arduinouno से Bluetooth Hc-06 को केसे connect करते है यह मेने इन Projects में बताया है आप इनमे से कोई भी एक read कर सकते है इन project की वो स्टेप read करें जिसमे मेने hc-06 को Arduinouno को connect किया हो
(adsbygoogle = window.adsbygoogle || []).push({});

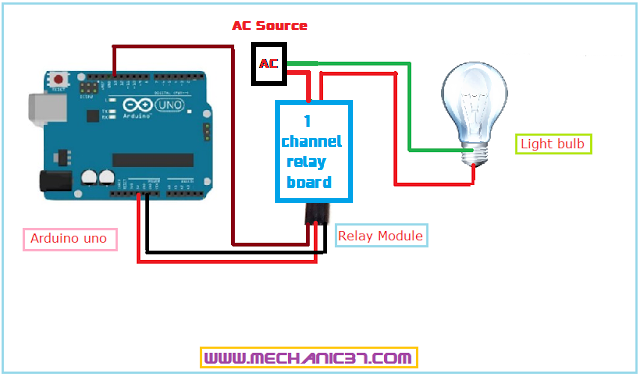

Arduino से Relay module connect करें
(adsbygoogle = window.adsbygoogle || []).push({});
Proximity Sensor Interface Android App
 |
| Android App |
इस Android app से Android मोबाइल मे लगा proximity sensor Bluetooth के जरिए Arduino uno को signal यह सिग्नल 111 और 110 के फॉर्म में होंगे जब हमारा proximity sensor के ऊपर हाथ होगा या अपने android मोबाइल को हम पलट कर स्क्रीन केवल रख देंगे तब proximity sensor maximum value 1 sense करेगा तब android app- Proximechanic Arduinouno ko 111 send करेगा और और यदि यह कुछ भी Sense नहीं करेगा यानि के कोई भी object इस proximity sensor की maximum limit के बाहर होगा तब यह android app Arduinouno को Bluetooth के ज़रिये 110 send करेगा
और proximity sensor नहीं होने पर यह app button से भी काम करेगा
और proximity sensor नहीं होने पर यह app button से भी काम करेगा
(adsbygoogle = window.adsbygoogle || []).push({});
Proximity sensor Arduino Programming
सबसे पहले Arduino uno को computer से connect करें और Arduino IDE launch करें और इस program को download करें और इसे copy कर Arduino में paste करें और program को upload करें
मेने इस program को proximity sensor के द्वारा app से receive हो रहे दो number को ध्यान में रखकर बनाया है 111,110 जो की proxymity के sens केते समय 111 और कोई object पास नहीं होने पर 110 send करता है
Thanks
(adsbygoogle = window.adsbygoogle || []).push({});
इस projects Article में मेने proximity sensor को use किया यह proximity sensor अपने पास आये object को sense करता है android phone में use होने बाला proximity sensor IR based होता है जिसमे reflect होकर light दूसरी IR led पर receive कर ली जाती है और ये proximity sensor ultrasonic,photoelectric,inductive based भी हो सकता है Arduino uno का बास्तव में इस project के proximity sensor से कोई connection नहीं है इस project में proximity sensor android app में use हो कर रहे है जिसमे यह proxymity sensor object sense करने पर bluetooth को one byte number send करेगा यह number receive होने पर Arduino programming में Condition true होने पर digitalRight High और Low Statement work करेगा
proximity sensor market में भी उपलब्ध है जिसको आप directly use कर सकते है ये projects आपको पसंद आया हो तो इसे अपने friends से social media पर share करें और अपने School and college में भी share करें facebook,twitter,google+ पर share जरूर करें और mechanic37.com की हर एक new post अपने email पर पाने के लिए उपर subscription box से subscribe करे और आप को कोई भी problem हो या कोई सुझाव हो तो उसे comment कर के बतायें
proximity sensor market में भी उपलब्ध है जिसको आप directly use कर सकते है ये projects आपको पसंद आया हो तो इसे अपने friends से social media पर share करें और अपने School and college में भी share करें facebook,twitter,google+ पर share जरूर करें और mechanic37.com की हर एक new post अपने email पर पाने के लिए उपर subscription box से subscribe करे और आप को कोई भी problem हो या कोई सुझाव हो तो उसे comment कर के बतायें
(adsbygoogle = window.adsbygoogle || []).push({});
hello Sir
क्या हम एक ऐसा प्रौजेक्ट बना सकते है जिसमे सारे home application automatic हो जेसे की
(1)किसी रूम में अँधेरा हो तो LDR की सहायता से लाइट ऑन हो जाएं
(2) यदि कोई FAN के निचे बेठा हो तो PIR sensor की सहायता के fan on/off हो जाये या फिर temperature sensor की सहायता से कस्टमाइज़ हो जाये
और जब हम चाहे इन्हें एंड्राइड फ़ोन से कस्टमाइज़ कर महीने भर या हप्ते भर का टाइम सेट कर सके यदि टाइम सेट नही क्या तो एप्लीकेशन आटोमेटिक वर्क करे
और सर मेरा आप से एक सवाल है की मुझे इलेक्ट्रॉनिक में किया पढाई करी चाहिए सर मुझे थोडा गाइड करे
Aap b.tech ya b.e kr sakte ho kisi achche se collge se jisme class lagti ho hr cheez books me mil jati hai yadi search karoge to aur project ki bat hai to bo bn sakta hai kosis krna aur yadi koi problem ho to aap bta sakte ho aur 10th 12th 11th ki science aur physics ko strong rkhna n thanks for comment
हेल्लो सर
क्या हम ऐसा कर सकते है की TV के वॉल्यूम को ताली बजाकर control कर सके लेकिन इसमें एक सरत यह है की tv का वॉल्यूम पूरा म्यूट नही होना चाहिए जेसे ही हम ताली बजायेंग वेसे ही tv का वॉल्यूम धीरे-धीरे 2/3 सेकिंड तक कम होता रहे उसके बाद वापस वॉल्यूम धीरे धीरे उसी लेवल पर आ जाये
Aap aisa kr sakte hai yadi volume timing ke sath low aur high krna ho to knock sensor ka input directly remote ko na dekr arduino ko de aur output me servo ko control kare mechanical idea simple rahega jisme servo se tv ir remote ke low volume aur high button press krvaye
sir
ऐसा भी तो कर सकते है की माइक्रोफोन से मिले आऊटपुट से हम capacitors charge करे और चार्ज कैपेसिटर से not गेट बनाये और वॉल्यूम धीरे धीरे कम होता जाये
लेकिन फिर से वॉल्यूम धीरे धीरे कैसे बढाये
बिना किसी मोड्यूल के
knock sensor se direct value ya input ni le sakte aap toy car ka use kr sakte hai jisme knock sensor laga hota hai clapping krne pr car me lagi dc motor run hoti hai aap us chip ko use me le aap un wire se capacitor charge kr sakte hai jin se dc motor run hoti hai aur not gate ko volume low krne me use sayad ni le sakte kyuki tv ir remote open source ni hote aap ko mechanical idea lene hoga yadi aap tv me hi kuch kr sakte hai jaise ki old tv me potentiometer use hota tha volume ke liye us me aap ye use kr sakte ho to sahi hai
it is not perfect connection if u connect the ckt diagram in the same way u boad may damage 230v can cu rface buning
