Brush less Dc Motor क्या है यह कहाँ use होती है इसकी पूरी Detail यहां दे रहे है काफी Time से बहुत से Readers की Request थी की helicopter,Drone या Quad-Copter बनाना बताइये इसलिए मेने इस Series को Start किया Drone बनाने के लिए जो material use होगा उनमे स सभी की detail में एक एक करके दूँगा जिसमे Brush less Dc motor सबसे Important Part है इसलिए इसकी सबसे पहले दे रहा हूँ और last में हम सभी Parts का Use करके एक बढ़िया Drone तैयार करेंगे जो अपने Android phone या किसी Radio Remote से Control होगा

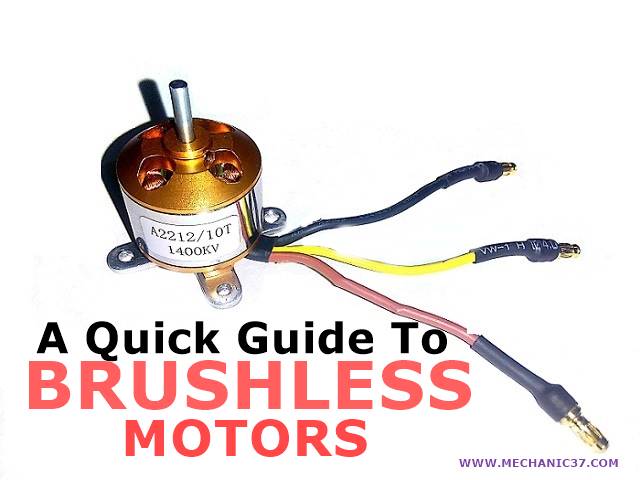

Introduction To Brush less Dc Motor
Brush less Dc motor एक ऐसी Dc motor होती है जिसमे Brush नहीं होते जैसे की simple dc motor में s1,s2 Carbon Brush होते है

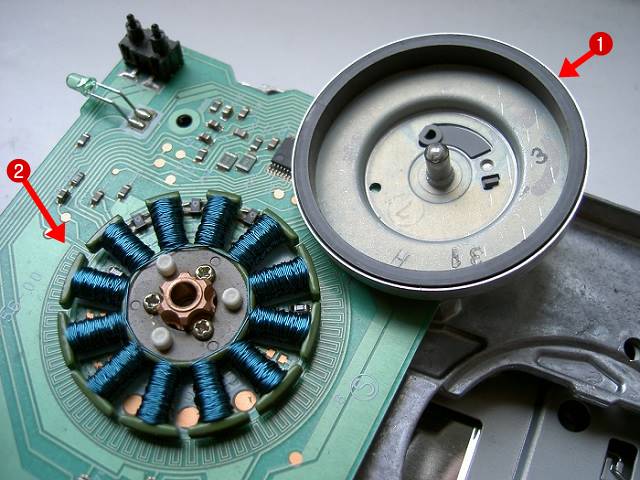

- Rotor है जो rotate होता है Brush less Dc motor में इस पर Permanent magnet लगी होती है|
- यह Stator है जिसमे Coils होती है|
- Rotor घूमता है stator पर|
Brush less Dc motor की Basic Working
Brush less Dc motor के दो main Part जिसमे एक Rotor और दूसरा Stator या Armature ,Rotor पर high performance की Permanent magnets होती है
Stator में Coils जब इन coils में एक-एक करके Current Flow होता है तब यह electromagnet की तरह काम करती है और rotor में लगी अपनी पास वाली permanent magnet को आकर्षित करती है
यानि की current flow होने से बनी electromagnet का एक सिरा rotor पर लगी Permanent magnet के Opposite सिरे को आकर्षित करता है
यही Process सभी coils और rotor में लगी Permanent magnet के साथ होती रहती है यह सिर्फ आकर्षित करती है कुछ टाइम के लिए और यह काम next coil को दे देती है जिससे rotor घूमती रहती है
Brush less Dc motor की Properties और लाभ
- Brush less Dc motor बहुत कम शोर करती है
Brush less Dc motor की High Efficiency
Brush less Dc motor की Efficiency बहुत ज्यादा 85-90% होती है इतनी बड़िया Efficiency होने का श्रेय इसकी बनावट और बनाने में use किये material को है इसमें एनर्जी का loss बहुत कम होता है Brush less Dc motor में armature घूमने की वजह रोटर खुद घूमता है इसलिए brush की जरूरत नहीं पडती so थोडा सा friction कम इससे भी हो जाता है Rotor में High Performance के Permanent magnet लगे होते है ये सब चीज़ें loss को कम करके Efficiency बड़ा देते है
Brush less Dc motor की very High Speed और Torque होना
Brush less Dc motor की Speed बहुत ज्यादा होती है इस लिए इसे Drons और Helicopter बनाने में use करते है और ऐसी जगह use करते है जहाँ पर high speed और high torque की जरूरत होती है जैसे मिनी racing car में
Brush less Dc motor के losses या हानियाँ
- Simple Dc motor की तुलना में Brush less Dc motor बहुत ज्यादा महंगी होती है लगभग 10-20 गुनी महंगी
- Brush less Dc motor को run करने के लिए मिनी inverter यानि electronic Speed Controller (ESC) की जरूरत पड़ती है जिससे ये और ज्यादा महंगी हो जाती है
- Brush less Dc motor को Direct electronic Speed Controller (ESC) से Connect करने के बाद भी battery से नहीं चला सकते इसके लिए Pwm signal की जरूरत होती है इसके लिए Arduino uno या Servo controller या अन्य device का use करना पड़ता है
Brush less motor को कैसे और क्यों खरीदें
Brush less Dc motor को Use करना बहुत ही बढ़िया है इससे हमे high speed और high torque प्राप्त होता है इसका use Quad copter,drone और cycle या Remote control car को high speed देने में कर सकते है

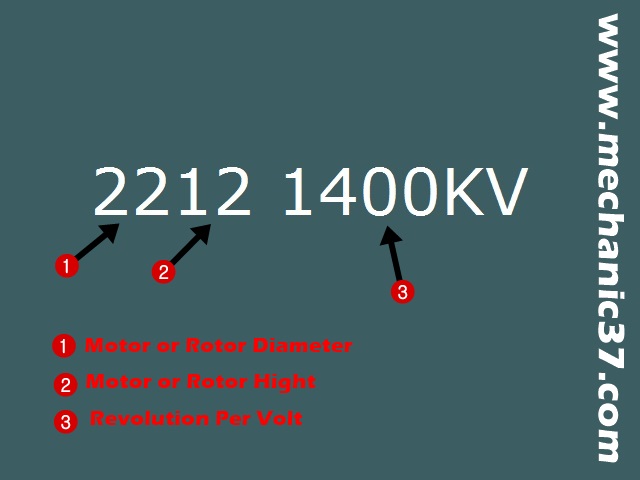

अपने सबसे ऊपर वाली image पर देखा होगा इन Numbers को वास्तब में ये numbers उस Brush less Dc Motor की description बताते है की इसकी क्षमता और डिजाईन क्या है
- सबसे पहले लिखा 22 motor या rotor का diameter बता रहा है
- यह 12 लिखा है और यह Motor या rotor की Height बता रहा है
- 1400kv यह 1 volt पर Brush less Dc Motor कितने चक्कर लगाएगी 1 मिनट में यह बता रहा है
