Get IR Hex Code From Any Tv Remote

by 5 Comments

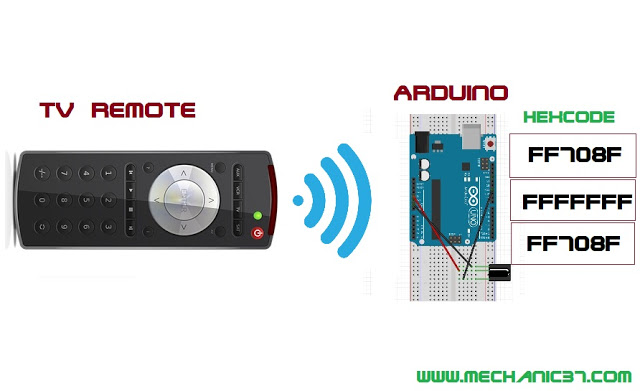

किसी भी Infrared Remote या Tv remote से Hex code प्राप्त करना बहुत ही आसान है हमने last Project जिसमे Ir tv remote से Home automation system तैयार किया था जिसके द्वारा TV remote से light fan या कोई भी electric डिवाइस control कर सकते है Project मेने अपने TV remote के Code को Programming में Use किया है इसलिए यह System मेरे remote से ही control होगा इसलिए आपको अपने remote के Hex code को Programming में मेरे hex code की जगह add करना होगा जिससे यह system आपके TV remote से control होने लगेगा इसकी कुछ simple सी Steps है जिन्हें follow करें फिर आप ऐसा कर पाएंगे


(adsbygoogle = window.adsbygoogle || []).push({});

Make Circuit

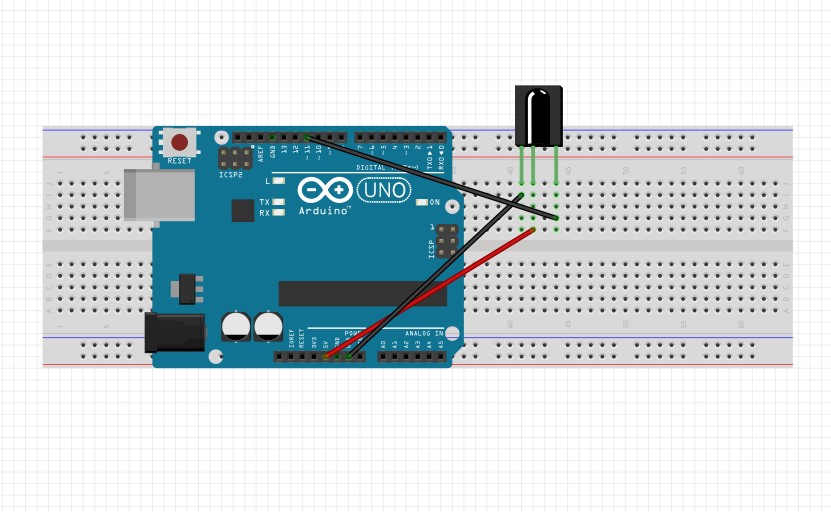

IR receiver aur arduino ka circuit bnaye
Fritzing
IR receiver को Arduino की 11,Gnd,5V Pin से connect करें और Arduino को computer से connect करें

Hex Code Programming

इस Sketch को यहाँ से Copy कर Arduino IDE में Launch करें और इस screenshot को देखें जब अपने IRemote library import की होगी to उसी के example में demo sketch होता है उसी से आप अपने remote के hex code पा सकते है हमे Program करने की जरूरत नहीं है Example Open करें जैसी location Image में है


(adsbygoogle = window.adsbygoogle || []).push({});

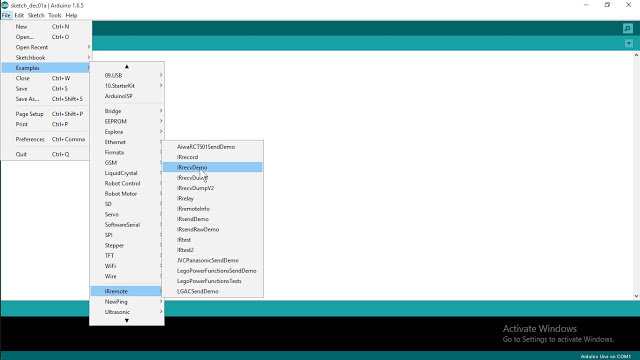

example locate krke open kren

 Upload Program

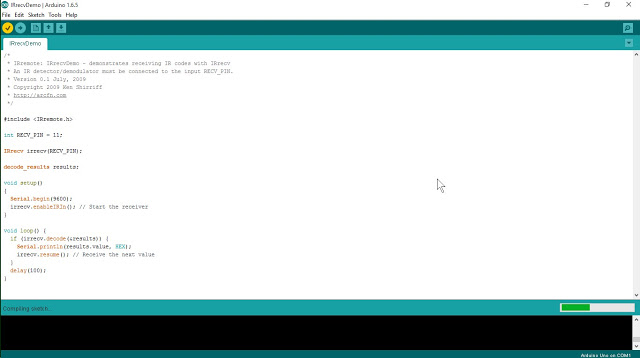

Sketch upload kren arduino uno me

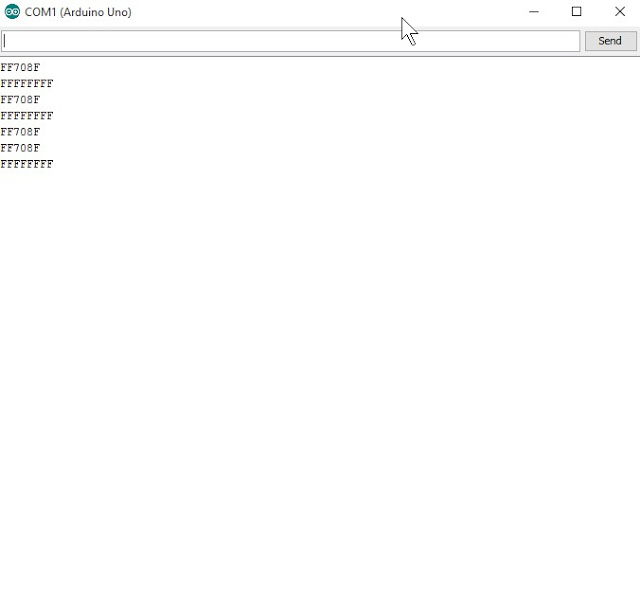

Program को upload करें Done होने के बाद अब serial Monitor launch करें आपको यह खाली दिख रहा होगा अब आपको अपने Remote के कोई भी चार Button choose करना है जिनसे आप light on off करना चाहते है अब उनमे से पहले button को Press करें और Serial monitor में देखें आपको एक Hex code दिखेगा

इनको Notebook पर note करें इसी प्रकार तीन और बचे button को press करके Hex code note करें और पिछले Project की Programming में चारों Hex Code को मेरे remote के hex कोड्स की जगह लिख दें और उसी Program को Upload करें अब वह system आपके tv remote से Control होने लगेगा यदि ये Project आपके काम आया होतो इसे अपने friends के साथ facebook और अन्य social media पर share जरूर करें share button नीचे है आप एक click में ही share कर सकते है

Reader Interactions

Comments

  1. Nahush Shrestha says

    when i upload IR REMOTE demo code . I get following error..Arduino: 1.6.9 Hourly Build 2016/04/08 08:33 (Windows XP), Board: "Arduino/Genuino Uno"

    In file included from C:Documents and SettingsNiteshMy DocumentsArduinolibrariesIRremoteIRremote.cpp:13:0:

    C:Documents and SettingsNiteshMy DocumentsArduinolibrariesIRremoteIRremoteInt.h:15:22: fatal error: WProgram.h: No such file or directory

    #include

    ^

    compilation terminated.

    Multiple libraries were found for "IRremote.h"
    Used: C:Documents and SettingsNiteshMy DocumentsArduinolibrariesIRremote
    Not used: C:Documents and SettingsNiteshDesktoparduino-nightlylibrariesRobotIRremote
    exit status 1
    Error compiling for board Arduino/Genuino Uno.

    This report would have more information with
    "Show verbose output during compilation"
    option enabled in File -> Preferences.
