Hello Friends इस Project में Heart V1 एक ऐसी Device बनाना बता रहा हूँ जो आपकी Heart beat दूसरों को feel कराएगी बहुत cool Device यह होगी इसके Use से आप अपने Friends से हटकर दिख सकते है दूसरों को Impress कर सकते है अपनी health का Online analysis कर सकते है जब आप normal होंगे तब यह उसी speed को दिखाएगी जितनी speed से आपका Heart चल रहा होगा और जब Running कर रहे होंगे तो आपका Heart तेज चलता है तब उसी speed को हम device में लगी indicator led के blink होने की speed को देख सकते है
(adsbygoogle = window.adsbygoogle || []).push({});
इस Heart Beat feel कराने बाली device का नाम मेने Heart V1 रखा है Heart V1 का design Iron man 2 के tony stark के Arc Reactor से लिया गया है जिसमे वह ऐसा एलीमेंट Invent करता है जो Palladium की जगह ले सके
Heart V1 में Use Material
इस Device को बनाने के लिए आपको नीचे दिया material लाना होगा
- Arduino Nano
- Heart rate module
- 5v battery
- Jumper wires
- High Brightness Led
- Card Board
Heart V1 Circuit
मेने यह Circuit को Arduino Uno को लेकर बनाया है क्योंकि मेने इसे time कम होने के कारन दुसरे Circuit को modifiy करके बनाया है आप Arduino nano use करें यह छोटा होता है इस लिए Arduino Arc Reactor Project Heart V1 में आसानी से फिट हो जायेगा
Arduino nano में Dc jack की कमी होती है इसलिए इसे 5v और Gnd से power दें

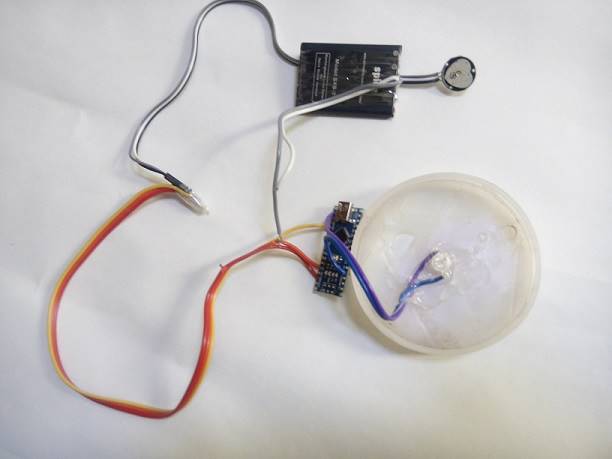

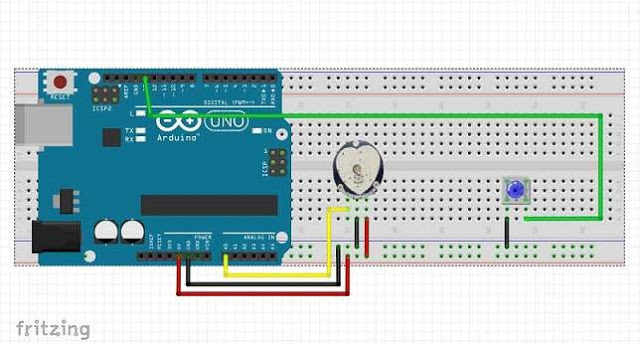

ये Heart V1 का Circuit है आप ऊपर image में देख सकते है Arduino nano से Heart Rate Sensor connect किया है और एक High Brightness की Arduino nano की Led Pin 13 से Connect करें

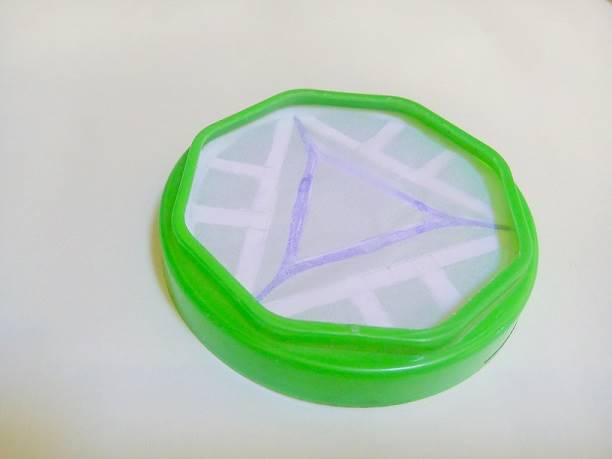

Heart V1 Body

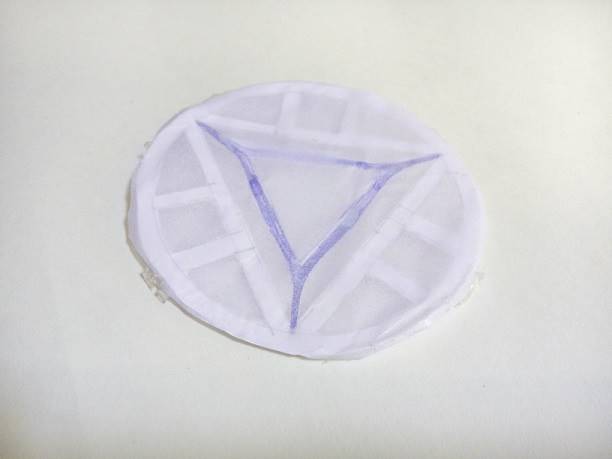

Heart V1 की Body बनाने के लिए सबसे पहले कोई भी design choose करें और Butter paper जिससे light पूरे में Reflect हो सके अपने अनुसार shape बनाएं

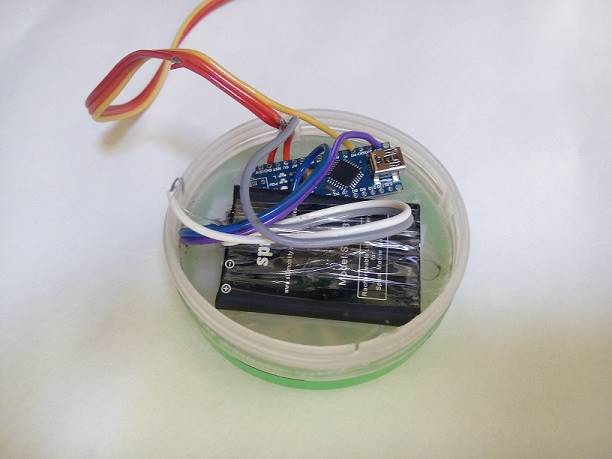

जो Circuit मेने बनाया है उसको Heart V1 की body में fit करें
अब एक Switch को Arduino nano और battery के बीच लगाएं जिससे यह On off हो सके
अब आप Heart V1 को अपनी Heart के पास अपनी T-shirt में रख लें और सही से set कर लें और Heart rate sensor को tape से set कर लें और Switch on करें Heart V1 काम करने लगेगी
Heart V1 Project आपको पसंद आया हो तो इसे share जरूर करें अपने friends के साथ facebook पर और अन्य social media पर और next project पाने के लिए subscribe करें top पर button है
