DIY Digital Distance Measuring Device In HIndi

by 1 Comment

Home Made Digital Distance Measuring Device जो एक Torch की तरह है इसे Hc-Sr04 और LCD Display , Arduino uno से बनाया गया है ultrasonic Sensor इसमें Distance मापने का काम करेगा और इस Distance Measuring Device को On करने के बाद किसी Object पर Focus करने से उस Object की Distance Lcd में Print करेगी bodyबनाना बहुत आसान है सबसे पहले पहली step में दिया material Collect कर लें फिर Circuit बनाएं पहले ही circuit बनाने से हम सभी कंपोनेंट्स का पता चल जाता है की यह सही तरह से काम कर रहे है circuit बनाने के बाद एक इमेज है जिससे आप इन सभी parts को assemble कर सकते है हर एक step की इमेज है फिर Programming cable से connect कर Program Arduino uno में upload कर दें Project को अपने friends के साथ share जरूर करें इसके लिए share button सबसे नीचे है


Digital Distance Measuring Device इसे आप अपने घर पर बना सकते हो

ये आपका School Project या Collage Project हो सकता है बनाना आसान है सभी steps को follow करें यदि कोई problem होतो Contact करें-Contact us



Material

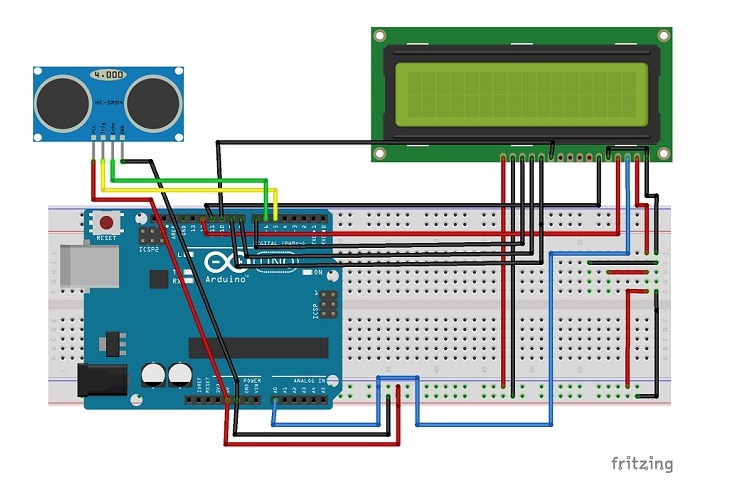

Circuit and Assemble Parts

Distance Measuring Device Programming

इस Program को copy करें और Arduino IDE Software को launch करें और इस Program को Paste करें Arduino uno में Upload करें अब यह Digital Distance Measuring Device काम करना start कर देगी आप arduino uno को 9V की battery से power दे सकते है जिससे आप बिना Programming cable के इस Digital Distance Measuring Device को use कर सकते है
#include <LiquidCrystal.h>
LiquidCrystal LCD(13,12,11,10,9,8);
int Pingpin =6;
int INPUT_PIN =7;
int PIN=A0;
void setup()
{
pinMode(Pingpin, OUTPUT);
pinMode(INPUT_PIN, INPUT);
LCD.begin(16,2);
LCD.setCursor(1,1);
LCD.print(“Object Detect”);
pinMode(PIN,INPUT);
analogWrite(PIN,0);
}
void loop() {
long duration, distance;
digitalWrite(Pingpin, LOW);
delayMicroseconds(2);
digitalWrite(Pingpin, HIGH);
delayMicroseconds(10);
digitalWrite(Pingpin, LOW);
duration = pulseIn(INPUT_PIN, HIGH);
distance = (duration/2) / 29.1;
LCD.setCursor(1,0);
LCD.print(”                “);
LCD.setCursor(6,0);
LCD.print(distance);
LCD.print(” cm”);
delay(250);
}
Friends ये थी simple सी Digital Distance Measuring Device जो की सिर्फ 4 से 5 मीटर की distance Torch की तरह Measure कर सकती है यह एक model है इसे advance बनाने के लिए इसमें Speedy Radar kit का use कर सकते है और अभी आप Toy leaser इसी ultrasonic sensor का use कर सकते है जिससे समने रखे किसी Object पर सही तरह से Digital Distance Measuring Device को Focus करने में आसानी होगी और एक्यूरेसी भी आयेगी इस Project को share करें और new Project Direct अपने message box में पाने के लिए signup करें नीचे box में email fill करके यदि आप Computer screen पर read कर रहे हों to Signup box side में है
