Dc motor की speed हम आसानी से Potentiometer से Control कर सकते है आपको बस Potentiometer की knob को rotate करना है जिससे आप Dc motor की speed को increase और Decrease कर सकते है Potentiometer एक Adjustable resistance होता है जिसे आप Arduino से Connect कर सकते है और ट्रांजिस्टर से दोनों तरीको से हमने बताया है
Arduino से L293D को Connect कर दो Dc motors की Speed को Control कर सकते है Dc motor को हम जब Arduino से Connect करते है तो उसे 5v तक का Voltage मिलता है पर हम अपने Project में Potentiometer का use करने से हम इसे Adjust करके Dc Motor तक Send करेगा इस system के लिए सबसे पहले हम जो चीज़े इसमें लगनी है उसकी list नीचे है और फिर इन्हें assemble करे यानि Circuit बनाएं आयर फिर Programing करेंगें आप इस Project का use करके Dc motor Fan बना सकते है या remote Control car की speed भी Control कर सकते है let’s Go-
बहुत आसान तरीका | ट्रांजिस्टर से
Arduino के उपयोग से स्पीड कण्ट्रोल
Using Material
- Arduino uno
- Dc Motor
- L293D
- Potentiometer
- Jumper Wire

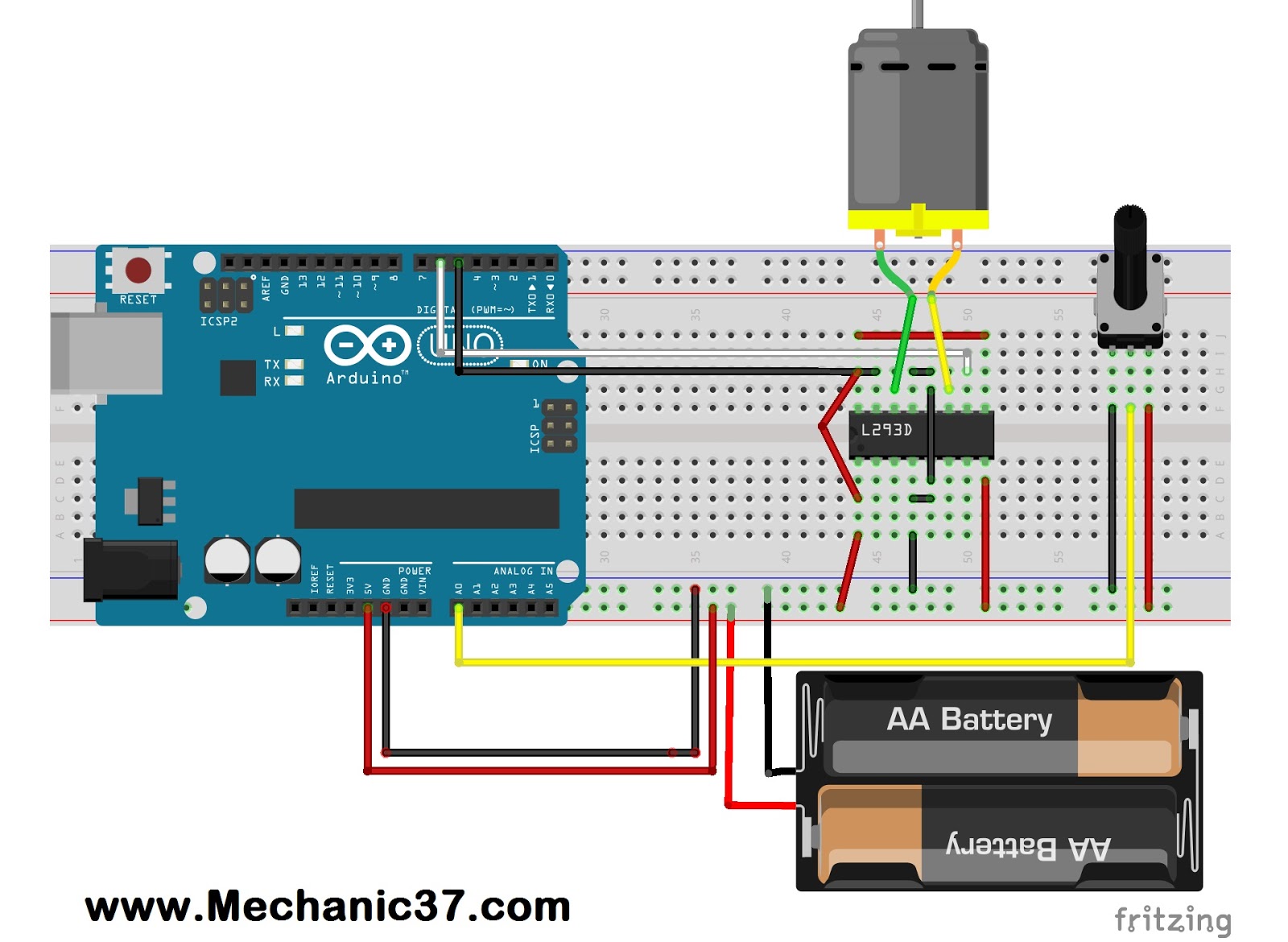

Dc motor speed control circuit
Dc motor Speed Controller Circuit Image में दिया है आप इसे बनाएं L293D Dual Dc motor Driver है अभी हम इससे एक Dc motor control करेंगें मेने इसे Power देने के लिए External Source का use किया है जिससे आप 12v तक use कर सकते है आप एक Potentiometer का Use कर सकते है इस Circuit को मेने Fritzing में बनाया है Power bank कैसे बनाएं ?
Arduino Coding
इस Program को copy करें और Arduino IDE Software को launch करें और इस program को Paste करें Arduino uno में Upload करें फिर आप dc motor की Speed control कर सकेंगें और आपका Project तैयार हो जायेगा Friends इस Project को आप share जरूर करे Program केसे upload करें
int sensorPin = A1;
int sensorValue = 0;
//Motor A
const int motorPin1 = 5;
const int motorPin2 = 6;
void setup(){
pinMode(sensorPin,INPUT);
Serial.begin(9600);
pinMode(motorPin1, OUTPUT);
pinMode(motorPin2, OUTPUT);
}
void loop(){
sensorValue = analogRead(sensorPin);
analogWrite(motorPin1,sensorValue/4);
analogWrite(motorPin2,0);
Serial.print(sensorValue/4);
}
Sketch upload करने के बाद आप Dc motors Speed Control करने के लिए बने Project सही काम करेगा आप Potentiometer को Rotate करेंगें तो Dc motor की speed कम ज्यादा होगी
