Arduino से तीन Servo Motor Control करें

दिसम्बर 25, 2022 by admin

Arduino से तीन servo motor control करें आसानी से

इस Project में Arduino uno से तीन Servo Motor Control करने का system है इस Project को आप अपनी Robotic arm या CNC machine बनाने में ले सकते है इसके लिए लिखे Programs आपकी help करेंगें Calculation करने के लिए की servo कितने time में कितना move होना है और कितने angle से बिना किसी sensor की help से ऐसे बहुत से Project में share कर चूका हूँ आप इस page के नीचे related post में देख सकते है जिसमे sensors से control भी होगा

यह Project बहुत पहले का बना हुआ है मेने इसे update किया है यदि बोर होते है तो सिर्फ Circuit और Programming को देखें यह बहुत काम का project है

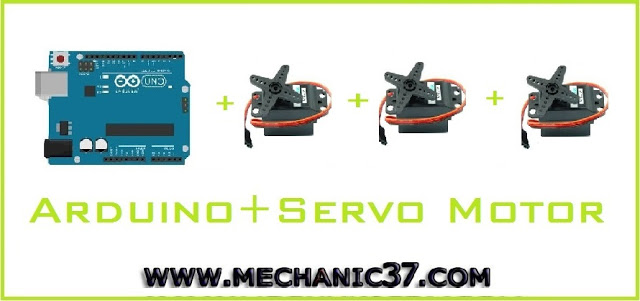

Arduino से तीन Servo Motor Control करें

तीनों Servo motors को सबसे पहले Arduino uno से connect करें जैसा की circuit diagram में दिखाया गया है फिर Program यानि की Arduino sketch upload करें यह करते है आपका system work करने लग जायेगा

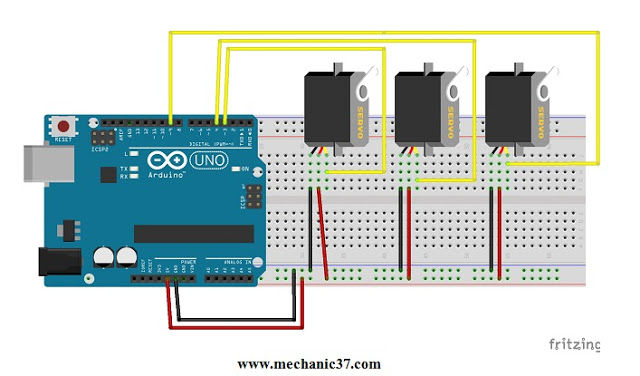

Arduino और तीनों Servo motors का Circuit बनाएं

यह Arduino और servo motors का circuit है

ServoA

  • पहली servo motor के  Yallow wire को Arduino की pwm pin 9 से connect करें
  • Red wire को Arduino 5V+ से connect करें
  • Brown या Black कलर के wire को Arduino के Gnd से connect करें

इसी प्रकार

ServoB

  •  servoB के  Yallow wire को Arduino की pwm pin 4 से connect करें
  • Red wire को Arduino 5V+ से connect करें
  • Brown या Black कलर के wire को Arduino के Gnd से connect करें

ServoC

  • servoC के  Yallow wire को Arduino की pwm pin 3 से connect करें
  • Red wire को Arduino 5V+ से connect करें
  • Brown या Black कलर के wire को Arduino के Gnd से connect करें

Sketch Arduino में upload करें

Arduino programming कैसे करें

ये program servo motors को 30degree से 90degree तक घुमायेगा program loop में है तो ये चलता रहेगा आप angle,time बदल सकते है

इस Program को Arduino में Upload कैसे करें

/* control three Servo motor using Arduino
programmer-mechanic37
www.mechanic37.com
*/#include <Servo.h>

Servo servoA;  // create servo object to control a servo
Servo servoB;
Servo servoC;

void setup()
{
servoA.attach(9);  // attaches the servo on pin 9 to the servo object
servoB.attach(4);
servoC.attach(3);

}

void loop()
{
servoA.write(30);              // tell servo to go to position
servoB.write(30);
servoC.write(30);
delay(15);
servoA.write(90);
servoB.write(90);
servoC.write(90);
delay(10);

}

3 servos के लिए for loop program time और pwm pin ,condition आप बदल कर भी use कर सकते है pwm pin की जगह दूसरी pin भी  pwm pin ही use करें
Robotic Arms के लिए इसी तरह programming करनी होती है जिससे वह set किया हुआ sequence में पर काम करती रहे

/* Sweep3
programer-mechanic37
www.mehanic37.com
*/#include <Servo.h>

Servo servoA;  // create servo object to control a servo
Servo servoB;
Servo servoC;

int pos = 0;    // variable to store the servo position

void setup()
{
servoA.attach(9);  // attaches the servo on pin 9 to the servo object
servoB.attach(4); // attaches the servo on pin 4 to the servo object
servoC.attach(3); // attaches the servo on pin 3 to the servo object
}

void loop()
{
for(pos = 0; pos <= 180; pos += 1) // goes from 0 degrees to 180 degrees
{
servoA.write(pos);              // tell servo to go to position in variable ‘pos’
servoB.write(pos);
servoC.write(pos);
delay(15);                       // waits 15ms for the servo to reach the position
}
for(pos = 180; pos>=0; pos-=1)     // goes from 180 degrees to 0 degrees
{
servoA.write(pos);              // tell servo to go to position in variable ‘pos’
servoB.write(pos);
servoC.write(pos);
delay(15);                       // waits 15ms for the servo to reach the position
}
}

friends three servo motor control के इस Project को share कीजिये अपने collage में और facebook,twitter etc.पर कोई problem हो to comment में लिखें नीचे box है website के design को बेहतर बनाने के लिए सुझाव दें आपको projects देखने में कोई problem हो तो उससे related feedback comment में दे सकते है
